佳作 | 联合办公室照明设计改造项目
来源:中国之光网
发布:2022-12-06

前言

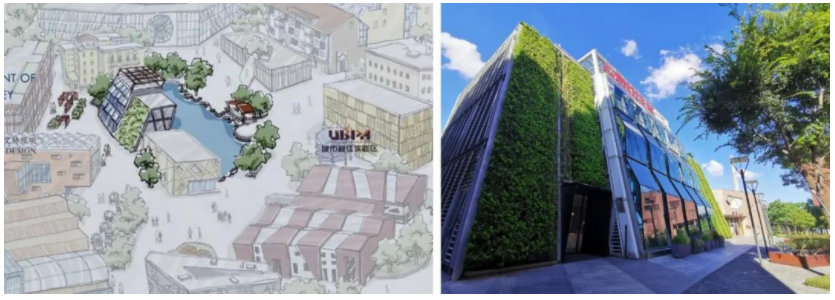

联合设计办公室地处中国上海世博城市最佳实践区,该实践区为北美之外首个获得专业机构认证的LEED-ND铂金级预认证绿色街区。办公室前身为“会呼吸的建筑—阿尔萨斯案例馆”,整个建筑以节能、绿色、舒适、智能为设计理念,建筑南立面倾斜的墙面一部分由大面积绿化覆盖,另一部分为整片的水幕太阳能玻璃幕墙,幕墙由三层组成—外层为太阳能电板及玻璃、中间为可开可闭的空气层、里层为玻璃层,幕墙通过电脑自动控制,随着室外温度和日照强度的变化自动开闭,从而减少对空调的依赖。(冬天经阳光照射及光电板产生的热量加热中间密闭的空气层并通过循环持续地给室内供暖;夏天打开外层玻璃进行热空气和新鲜空气的热交换,同时通过太阳能板发电泵送水流过内层形成一层水帘,在隔热的同时也能带动空气流动,加上太阳能板产生的阴影,从而给整座建筑降温)。




联合设计办公室的整体改造参考WELL2的认证标准,在遵循绿色建筑的理念之外,更兼顾使用者的体验感、幸福感。其中灯光改造以打造更高效、更舒适、更智能的健康建筑为宗旨,灯光设计师在办公室的改造中将灯具与控制系统紧密结合,通过日光补偿、感应控制、动态节律、自动时序等多种手法,充分体现“人因照明”的设计理念。

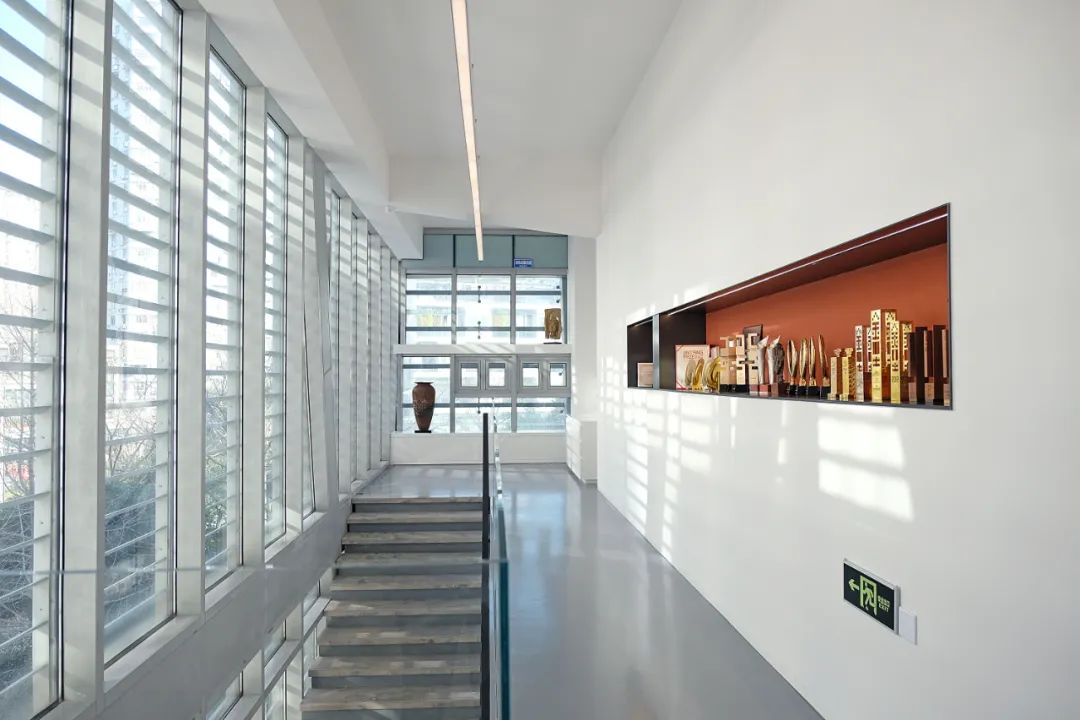

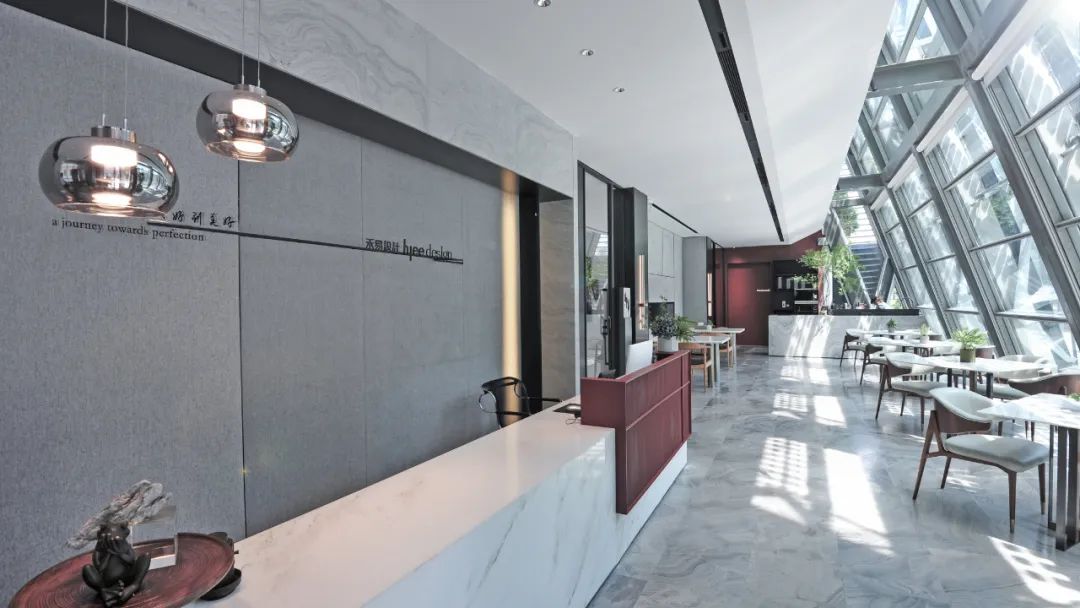

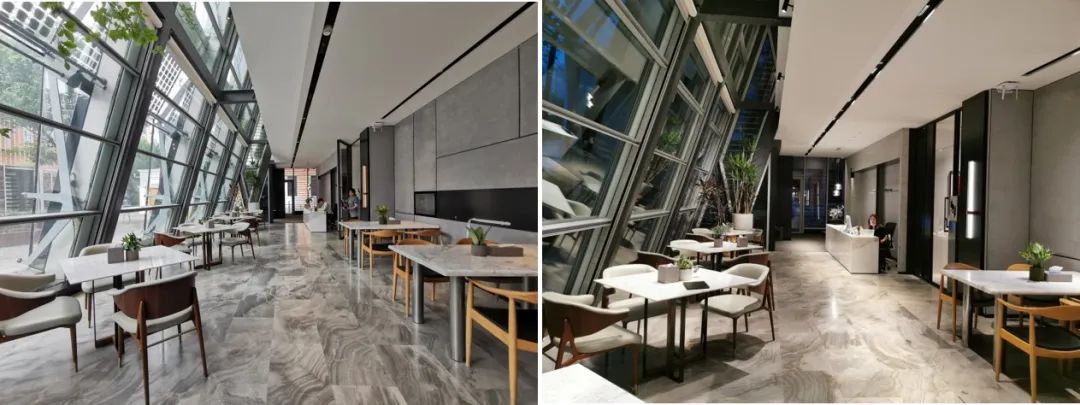

办公大堂及楼梯走道均靠近建筑玻璃幕墙,自然采光非常充足,室内照明设计的重点是最大程度的利用自然光,局部补充人工照明。并根据每个空间的特性选择不同形状及感应范围的感应探头,该智能探头集人感、光感、红外三合一,通过系统的设定进行自动化的照明管理,既保证室内安全的光环境,又考虑绿色节能,合理的降低后续运营和管理成本,具体设计手法如下:


① 白天时段 探头通过恒照度200lx设定,实时感应空间光环境,在自然采光后充足的情况下,关闭或降低人工照明亮度;在自然采光不足的情况下,局部提高人工照明亮度;






② 夜晚时段 探头设置恒照度及人感模式设定,即空间以人工照明为主,但在预设时间段检测到人流量减少时,灯光自动调暗并维持低照度150lx;


③ 深夜时段 探头开启人感模式,在持续性无人通过状态下,灯光自动关闭;但当有人进入到空间内,灯光在3S内调至预设安全照明50lx,并在人走后延迟关闭,在节能的同时保证安全照明。

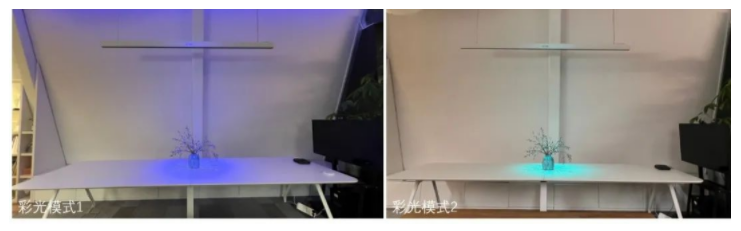

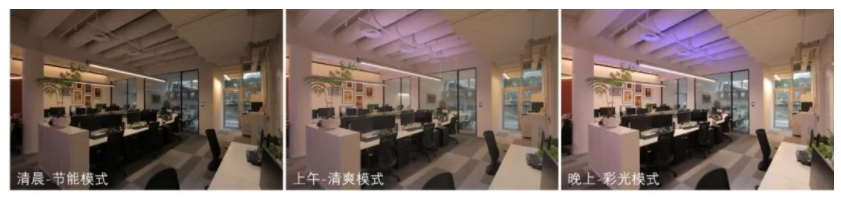

创意设计办公区顶部采用整条的定制线性吊灯:下部为4000K中性光为桌面提供均匀照度;上部为RGBW可变色光,结合时钟控制模拟一天中自然界的光色变化,比如早上模拟日出清冷光色,晚上模拟夜空的深蓝色;同时可在特殊节日营造活动氛围,为设计师提供富有活力及创造力的工作空间。

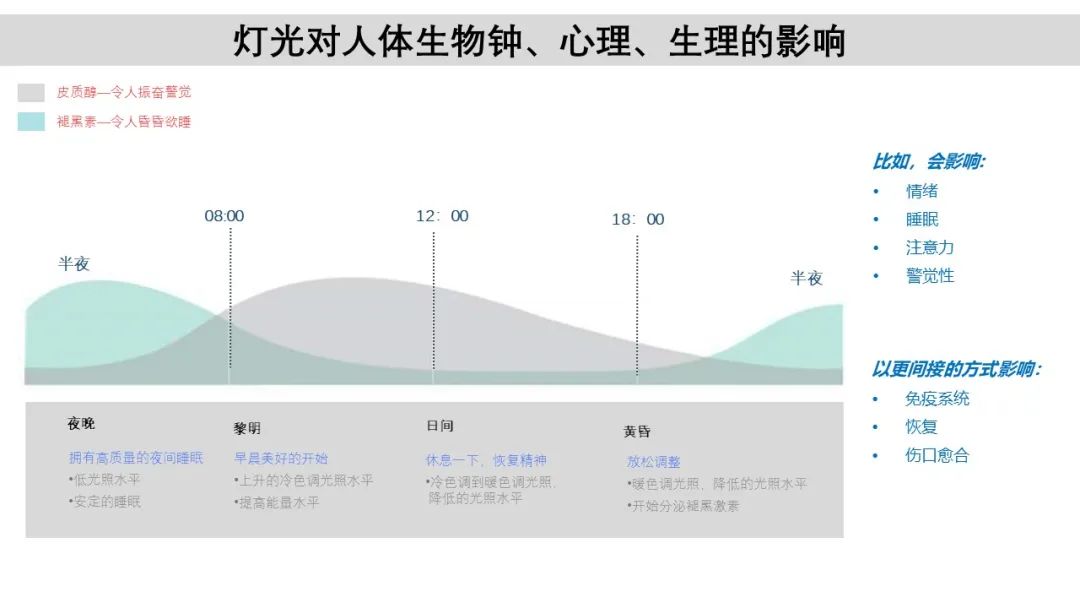

室内灯光模拟了室外的阳光,模拟的日光可有效调节人体体内的生物钟,根据阳光的起落而调整人体体内的激素,通过定时、定量的高质量光照射,我们能够避免扰乱身体的自然生理节律,在以人为本的照明设计中,人体节律调节机制变得强大,昼夜节律变得平衡,从而实现高效率的室内节律健康照明,这不仅有利于每一位员工的身心健康,更能够在工作中增强工作记忆力,加快高效生产力,涌现艺术创造力。

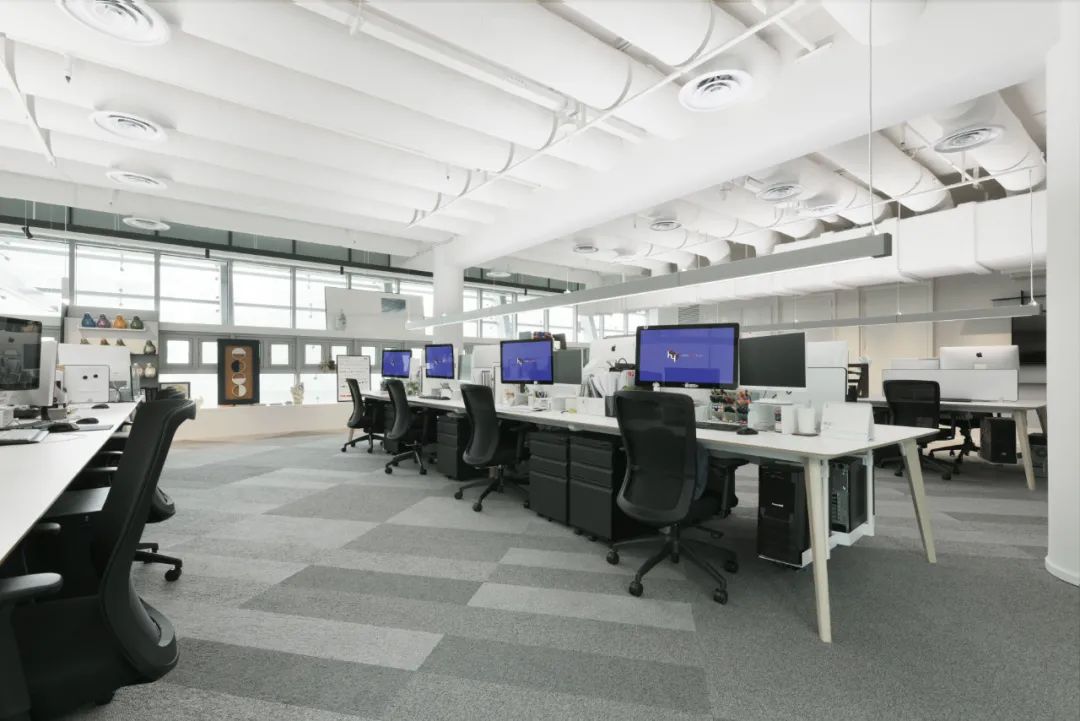

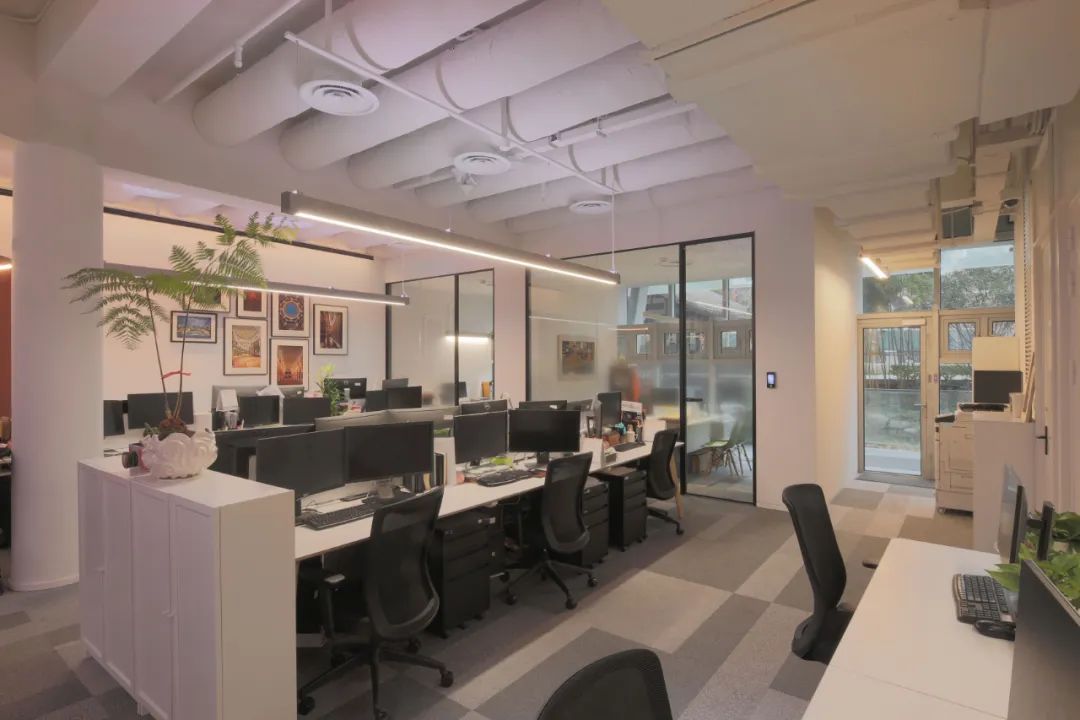

顶部为原建筑预留空调管道,为了营造干净明亮的开间办公环境,室内设计将顶部管道进行二次刷白处理,照明设计采用高效的上下出光吊灯安装在1.7米的高度,其中上出光可变白光为2700K-6500K,利用灯控厂家的日光模拟软件将条形灯具的上出光根据太阳光一天的变化进行灯光变化:


早上—上出光中性色温高亮度,下出光中等照度,平衡营造清爽的光环境,使员工迅速进入工作状态;


中午—上出光暖白色温低亮度,下出光低照度,提供舒适放松的休息状态;


下午—上出光为冷白色温高亮度,下出光中等照度,整体工作环境明亮、高效;


晚上—上出光为中性色温中等亮度,下出光低照度,保证工作照明的前提下,适当减缓直接照明,缓解一天的视觉疲劳。

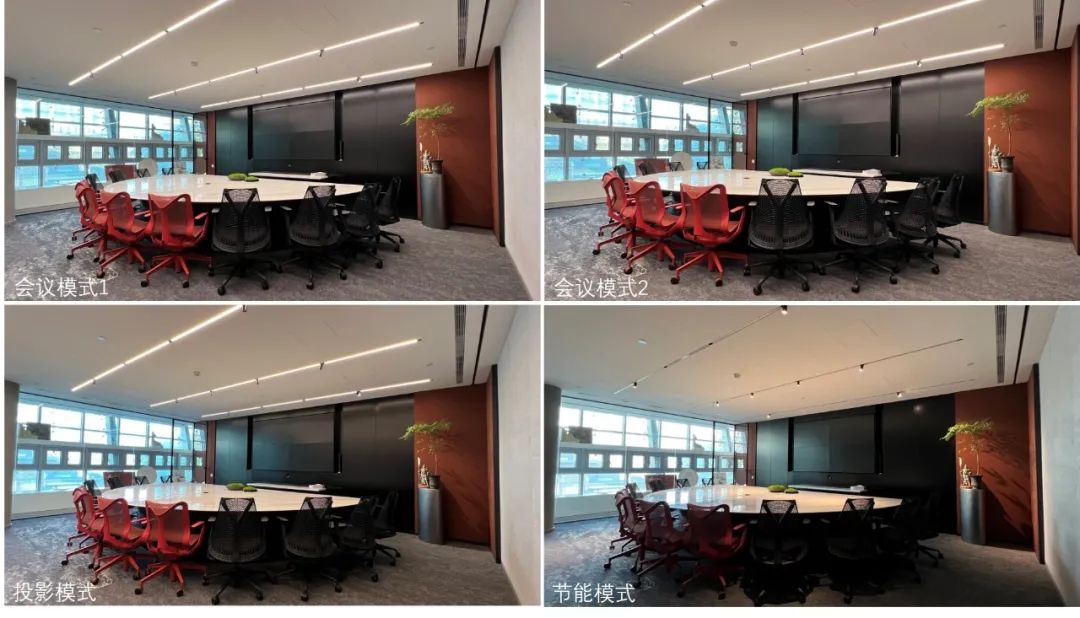

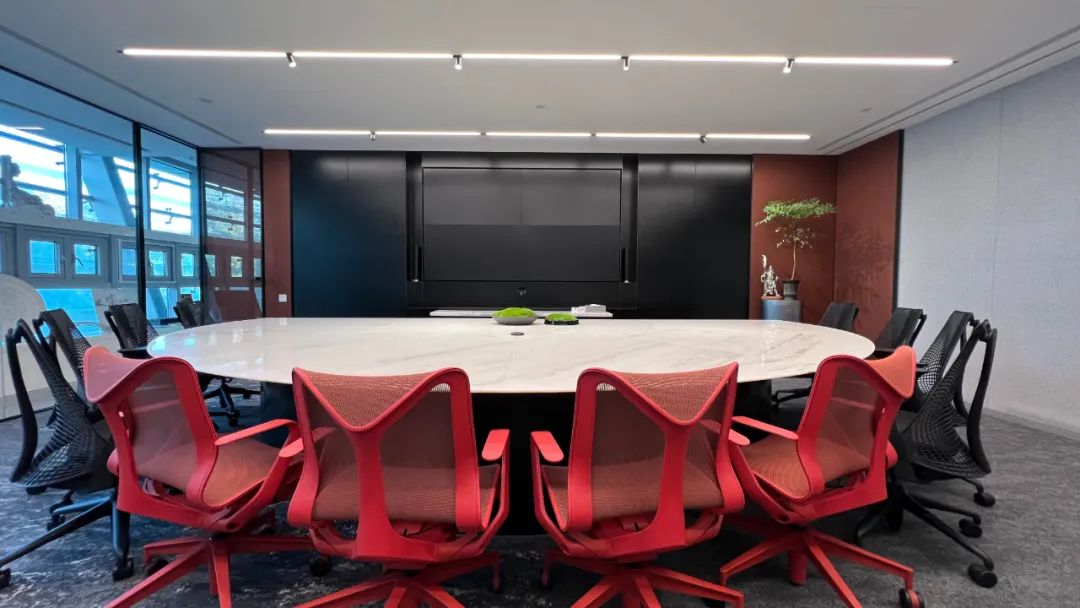

多功能会议室由两间小会议室和一间大会议室共同组成,当需要进行50人以上会议室时,则拉开隔断移门,三间会议室合并成为一间大会议室。照明方式上采用点、线结合的照明方式,既确保了整个空间的照度要求,也对桌面及艺术品进行重点照射。在灯光控制上,三间会议室有各自独立的控制面板与灯光场景,但当拉开隔断移门后,三块面板的灯光控制模式必须是同步的。这样的灯控要求对于设计师是一种挑战,经过反复地思索、推敲和查询,决定利用红外对射感应装置来实现这一灯控模式。当作为三间独立的会议室使用时,会有隔断阻隔,红外对射关闭,三个会议室各自独立控制;当作为大会议室使用时,隔断移开,红外对射开启,三个会议室的控制面板联通,三块面板灯控模式即同步。考虑到多功能会议室的重要性,灯具选择了国际一线品牌,冷暖双色温变化控制,可以兼顾会议、娱乐、影音、休息等多种模式的色温场景。通过点光(调角射灯)和线光(双色温条形灯)的不同组合,三间普通的会议室可以通过不同的灯光组合,呈现出多种实用的灯光场景。

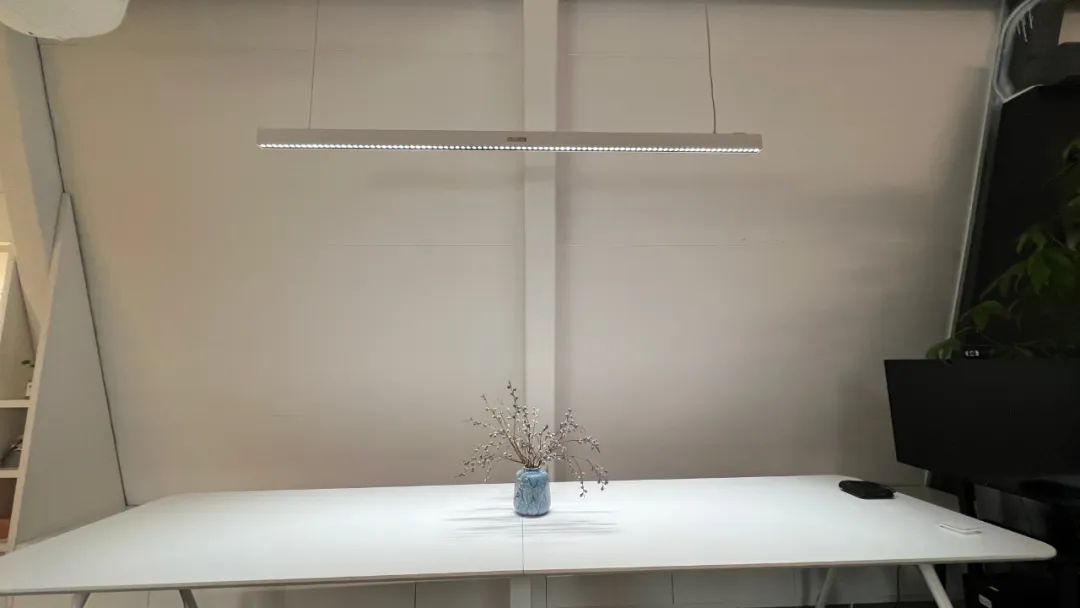

头脑风暴区除了采用传统线性照明的方式,为桌面提供不低于500LX的水平照度,同时采用全光谱天光色彩的设计,为设计师提供更多创意氛围。








地下一层原为仓储空间,所以整体装饰简陋,天花顶部遗留有很多的设备管道,整个环境显得特别压抑凌乱。改造后利用地下室全封闭空间特性,将地下室改造成一个材料样板展示区,并通过灯光设计进行多层次材料展示,以及不同光环境模拟,真实还原材料在各种应用场合下的肌理和色彩,具体调整如下:


① 四周为立式的材料陈列柜,用于材料的展示和储藏,灯光采用轨道式分布设计,将线性轨道沿着材料柜顶部进行吊挂安装,这样既可避免原始管道的走向影响灯具布点,契合整体工业装饰风格,又提供了较高的灵活性,进行灯具点位移动调节。轨道上结合洗墙配光及中光束投光两种LED灯具,并选用3000K暖白光色、高显色性的光源芯片,进行不同材质材料的展示;






② 中心为材料中岛台,用于材料的比选和应用实验,为此灯光定制设计了可变白光的吊装线条灯,灯具光源采用了进口LED发光模组,该模组可实现从2700K~6500K范围的色温调节和亮暗调节,并保持每个色温范围内的高显色性,同时结合DT8的智能DALI控制模块,进行精准光环境色温模拟,例如2700K/3000K-模拟酒店、会所等环境空间;3500K/4000K-模拟商业、办公等环境空间;4500K-6500K-模拟会展、交通等环境空间;


③ 设计师根据材料应用空间的环境,通过移动面板APP终端进行多色温环境场景调用,以此进行材料样板的选择及确认工作。

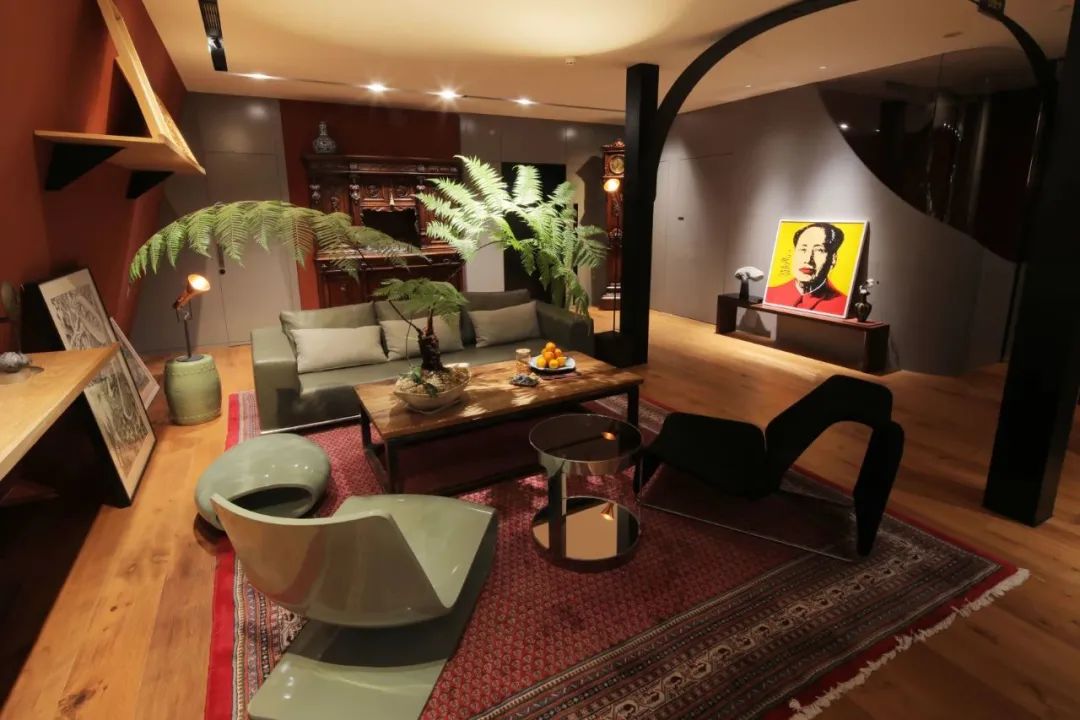

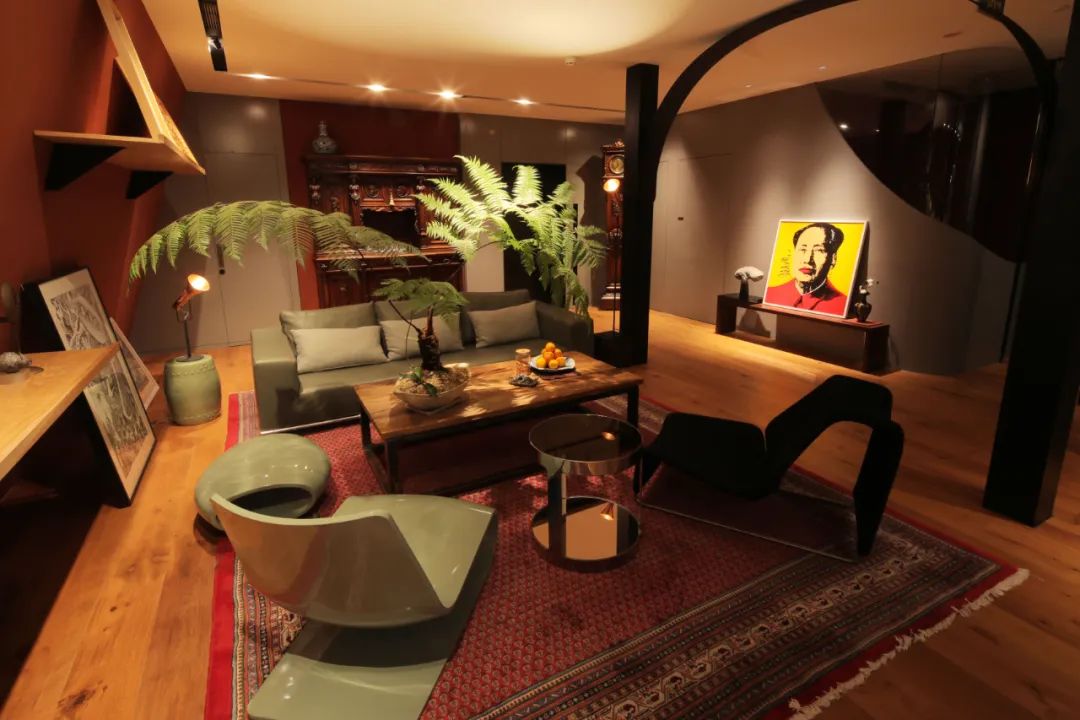

顶层空间集办公会议、接待活动为一体,光环境需求呈现差异化。灯光设计选用可变色温筒射灯结合蓝牙控制,实现不同场景下单个灯具的亮暗变化、色温转换等功能:在接待活动时灯具为暖色温,营造舒适的光氛围;在办公会议时灯具为冷色温,呈现明亮高效的工作场景。同时为了更好的空间体验感,设计了多方位的感应探头,当人进入空间时自动切换至高亮度模式,当无人经过时自动进入节能模式,深夜预留安保照明,移动式面板可灵活调用场景,并根据使用者需求进行自主调节。

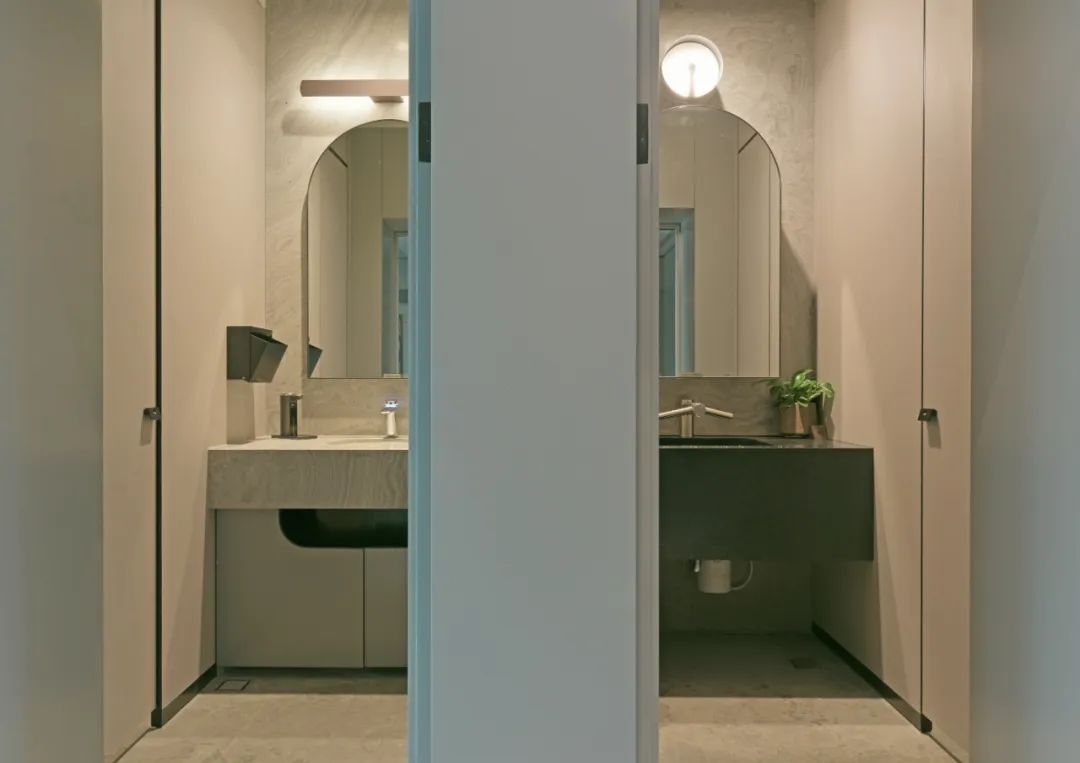

卫生间内部灯光,在满足使用功能及装饰氛围的基础上,采用多点智能探头布点设置,在五分钟内探测到整个卫生间无人状态,灯光会自动降低至50%的节能模式;当检测到卫生间有人进入时,灯光在3秒内自动调节至全亮模式,使卫生间整个独立空间更加绿色节能。

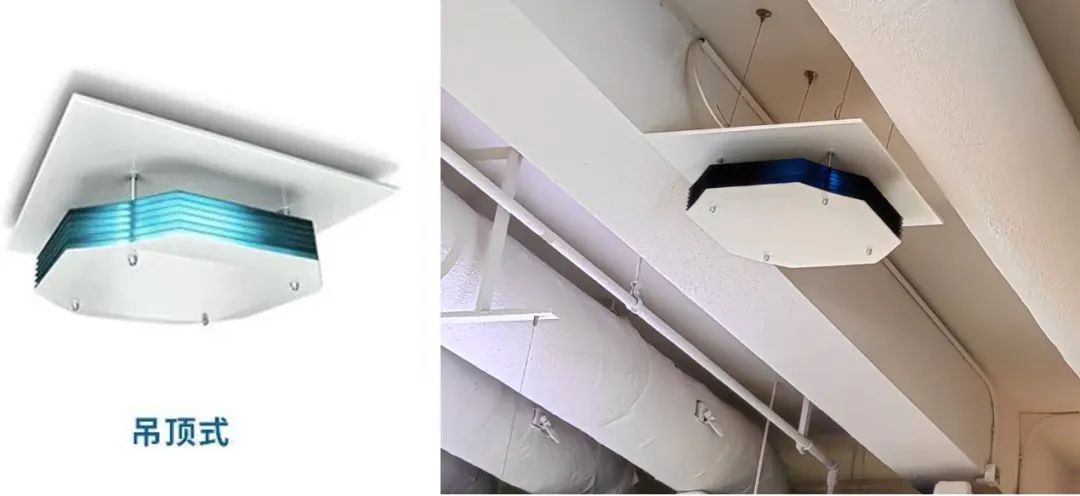

为响应当下防疫需求,在创意办公区顶部,特地安装了上层空气UV-C紫外线空气消毒系统,该消毒系统可在10分钟内有效灭活室内空气中99.9%的新型冠状病毒,在不影响员工日常工作活动的前提下,持续对室内空气进行消毒。




来源:ATL_Lighting / 艾特照明设计
