一 芯片封装的基本概念与核心价值
芯片封装是半导体制造的关键后道工序，指通过绝缘材料将集成电路裸片（Die）包裹并实现电气连接的技术过程。 其核心功能包括物理防护（隔绝湿气、灰尘及机械冲击）、电气互连（芯片与外部电路的信号传输）、散热管理（导出芯片工作时产生的热量）和机械支撑（提升芯片结构稳定性）。封装技术直接影响芯片的性能、可靠性与成本，是连接芯片设计与终端应用的桥梁。 从电子设备发展历程看，封装技术的演进始终与芯片集成度提升同步。当芯片晶体管数量从数千跃升至百亿级，封装的引脚数从最初的几十根增长至数千根，封装面积与芯片面积之比（封装效率）从10:1优化至接近1:1（晶圆级封装），推动了智能手机、AI服务器等设备的小型化与高性能化。
二 芯片封装的工艺流程与技术环节 芯片封装工艺流程可分为前段操作（成型前）与后段操作（成型后），两者的核心差异在于环境洁净度要求（前段需Class 100级洁净车间，后段可放宽至Class 10000级）。
具体步骤如下：
（一）前段操作：芯片级处理 1. 硅片减薄 通过磨削、化学机械抛光（CMP）等工艺将晶圆厚度从700μm减至50-200μm，减少热阻并便于切割。 2. 硅片切割 采用激光或金刚石刀片沿切割道分离晶圆，形成独立芯片（Die），精度控制在±5μm以内。 3. 芯片贴装（Die Attach） 通过导电胶或焊料将芯片固定于基板，实现机械连接与初步散热路径。 4. 芯片互联（Wire Bonding/Flip Chip） ◇引线键合：用金丝/铜线连接芯片焊盘与基板引脚，适用于中低引脚密度场景； ◇倒装焊：芯片电极凸点直接与基板焊盘连接，缩短信号路径，提升高频性能。 （二）后段操作：封装成型与测试 1. 成型技术 采用注塑、灌封等工艺将芯片包裹于塑料或陶瓷材料中，形成封装体。塑料封装（如EMC环氧模塑料）成本低、效率高，占市场份额超90%；陶瓷封装（如Al₂O₃）耐高温、散热优，用于军工与汽车电子。 2. 去飞边与切筋成型 去除封装体溢料，切割连接引脚的金属框架，形成独立引脚。 3. 焊接与打码 引脚镀锡增强可焊性，激光打码标记产品信息（型号、批次等）。 4. 测试与分选 通过ATE设备检测电学性能，按良率分级。
三 封装材料体系与性能特性 封装材料需平衡电气绝缘性、热导率、机械强度与成本四大要素，主流材料分为无机与有机两类： 材料类型 代表性材料 性能特点 典型应用 无机材料 陶瓷（Al₂O₃、AlN） 热导率100-300 W/(m·K)，耐高温、化学稳定性好 功率器件、高温环境（如航天芯片） 金属（Cu、Al） 热导率高（Cu 401 W/(m·K)），电磁屏蔽优 散热基板、射频封装 玻璃 绝缘性优异，透光性好 光学传感器封装 有机材料 环氧树脂、硅胶 成本低、易成型，热导率0.2-1 W/(m·K) 通用IC塑料封装 聚酰亚胺（PI） 耐高温（>250 ℃）、柔性好 柔性电子、晶圆级封装 表：主流封装材料性能表
材料创新趋势： ◇纳米复合材料（如石墨烯/环氧树脂复合基板）可将塑料封装热导率提升至5-10 W/(m·K)； ◇陶瓷-金属钎焊技术结合两者优势，成为大功率芯片封装新选择。
四 封装技术的演进与发展方向 （一）传统封装技术（1960s-2000s） 1. 通孔插装时代（1960s-1980s） 以DIP（双列直插封装）为代表，引脚贯穿PCB板，引脚数≤64，适用于早期计算机与家电。 2. 表面贴装时代（1980s-2000s） SOP（小外形封装）、QFP（四边扁平封装）将引脚弯折贴装于PCB表面，引脚数扩展至300+，封装效率提升5倍。 3. 阵列封装时代（1990s-2000s） BGA（球栅阵列封装）将引脚改为底面焊球阵列，引脚数突破1000，散热性能提升40%，成为CPU、GPU的主流封装形式。 （二）先进封装技术（2000s至今） 1. 晶圆级封装（WLP） 直接在晶圆上完成封装，尺寸接近裸片，适用于射频芯片与传感器。 2. 3D堆叠封装 通过TSV（硅通孔）实现芯片垂直互连，如HBM内存堆叠8层DRAM，带宽提升10倍。 3. 系统级封装（SiP） 将处理器、存储器等集成于单一封装，如Apple Watch的S系列芯片，开发周期缩短50%。 4. Chiplet（芯粒） 将大芯片拆分为小芯粒组合封装，降低设计成本，如AMD EPYC处理器集成8个Zen芯粒。
五 照明芯片封装的技术特性与创新应用 照明芯片封装（以LED为主）需同时满足光效、显色性、散热与可靠性四大核心需求，其技术路径与逻辑芯片存在显著差异。 （一）技术特点：散热与光学性能的双重优化 1. 散热设计 LED芯片电光转换效率约30%，70%能量转化为热量，结温每升高10℃，寿命缩短50%。通过金属基复合基板（MCPCB）与陶瓷基板（AlN热导率200 W/(m·K)）构建散热通道，热阻可低至0.5℃/W。 2. 光学性能控制 ◇荧光粉涂覆 采用纳米级荧光粉喷涂技术，实现±200K色温偏差控制，显色指数（CRI）可达95以上； ◇远程荧光粉技术 将荧光粉层与芯片分离，避免热淬灭，光效提升15%； ◇配光设计 通过透镜与反射杯优化光束角（15°-120°），满足聚光（射灯）与泛光（路灯）需求。 （二）主流工艺：COB封装与集成化趋势 COB（Chip on Board）封装是照明领域的核心技术，将多颗LED芯片直接贴装于基板，形成面光源，其工艺流程如下： 1. 固晶 采用倒装芯片（Flip Chip）技术，将芯片直接焊接于基板，省去引线键合步骤，热阻降低30%； 2. 荧光粉涂覆 通过分层近场涂覆工艺，控制荧光粉厚度误差在±5μm，避免光斑色差； 3. 封装成型 灌封硅胶或有机硅树脂，保护芯片并调节折射率（1.4-1.6）； 4. 切割与测试 将基板切割为独立模组，测试光通量、色温、显色指数等参数。 （三）创新应用：从通用照明到特种场景 1. 家居照明 COB光源实现无频闪（波动深度<5%）与低蓝光（RG0豁免级），应用于护眼台灯（如小米米家台灯），照度均匀度达90%； 2. 商业照明 高光效COB射灯（162 lm/W）用于商场轨道灯，替代传统金卤灯，年节电60%； 3. 户外、工业、农业照明 ◇投光灯： 100W COB模组配合IP67防护设计，适用于楼宇亮化，寿命超5万小时； ◇植物照明： 定制红蓝光配比（660nm/450nm），作物生长周期缩短20%； 4. 显示与背光 小间距COB显示屏（像素间距<1.2mm）实现无缝拼接，应用于指挥中心大屏，对比度达10000:1。 （四）技术挑战与未来方向 1. 光效突破 通过氮化物半导体材料优化，目标光效200 lm/W（当前实验室最高175 lm/W）； 2. 智能化集成 集成传感器与驱动芯片，实现自适应调光（如雷达感应COB筒灯）； 3. 环保材料 开发无铅焊料与可降解封装胶，响应RoHS 2.0环保标准。
结 语 芯片封装技术从传统的“保护壳”角色，已演进为提升芯片性能的核心环节。照明芯片封装作为细分领域，通过COB、远程荧光粉等技术创新，推动了半导体照明向高效、智能、人性化方向发展。未来，随着Mini/Micro LED与量子点技术的融合，照明封装将进一步突破光效与显示精度的边界，重塑人机交互的光环境。

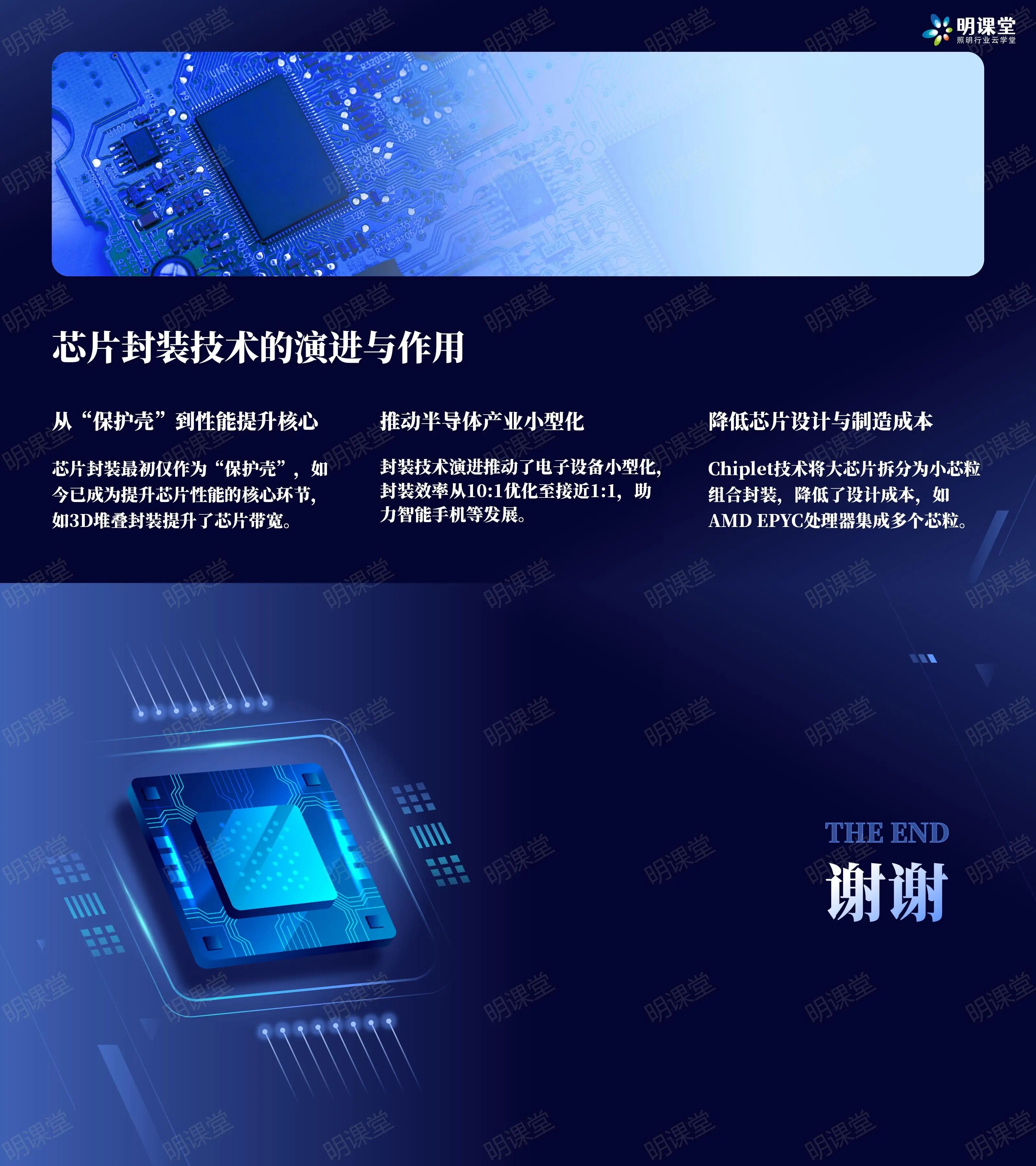

以下为《芯片封装技术深度解析》PPT材料 （获取方式见文末）
