足球照明知多少
来源:中国之光网
发布:2022-11-29
阅读:2297

尽管无法在2022世界杯现场感受山呼海啸的狂欢,但高清大屏的直播画面同样可以让你我身临其境。越来越清晰逼真的画面,其背后的赛场照明功不可没,事实上赛场照明对于运动员比赛舒适度以及足球赛事电视转播都有着举足轻重的影响。

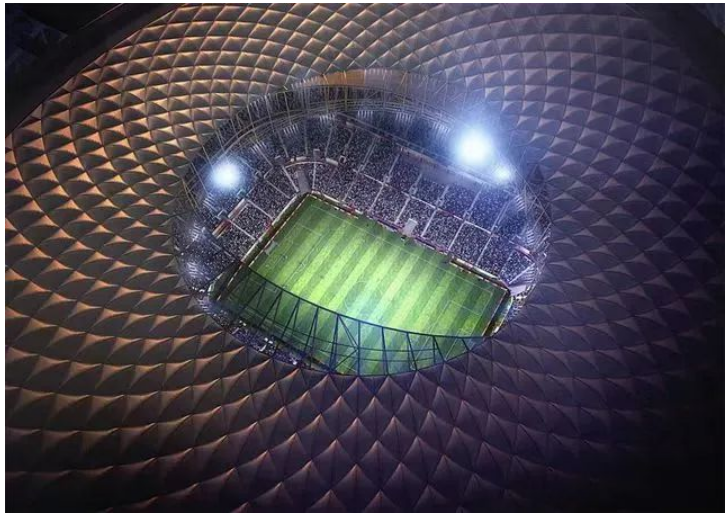

卢塞尔体育场


今天我们来结合国际足联、亚足联和我国现行体育照明标准JGJ153-2016《体育场馆照明设计及检测标准》一起对比了解一下足球照明。

640_wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1 (2).png

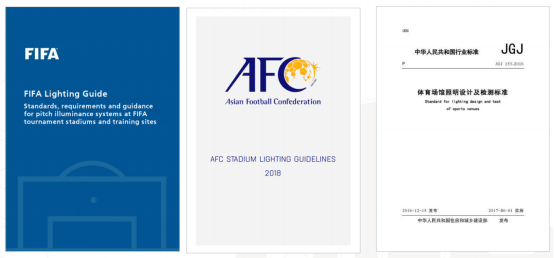

国际足联、亚足联足球照明标准、我国体育照明标准

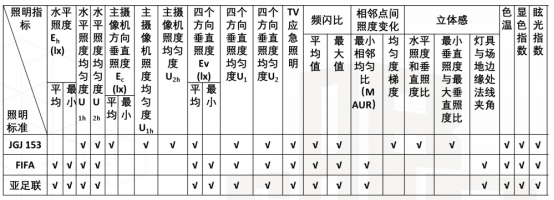

体育照明评价指标及要求对比


640_wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1 (3).png

640_wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1 (4).png

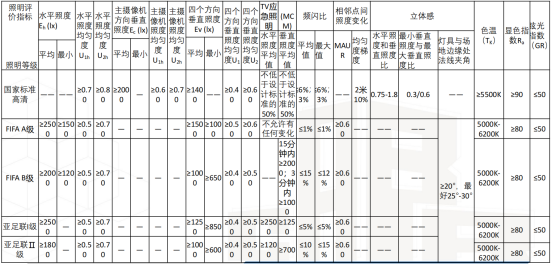

体育照明评价指标对比汇总



摄像机方向垂直照度



摄像机方向垂直照度应满足全场各摄像机拍摄的垂直照度需求,FIFA和亚足联仅规定了移动摄像机的垂直照度要求,未考虑全场主摄像机的需求。

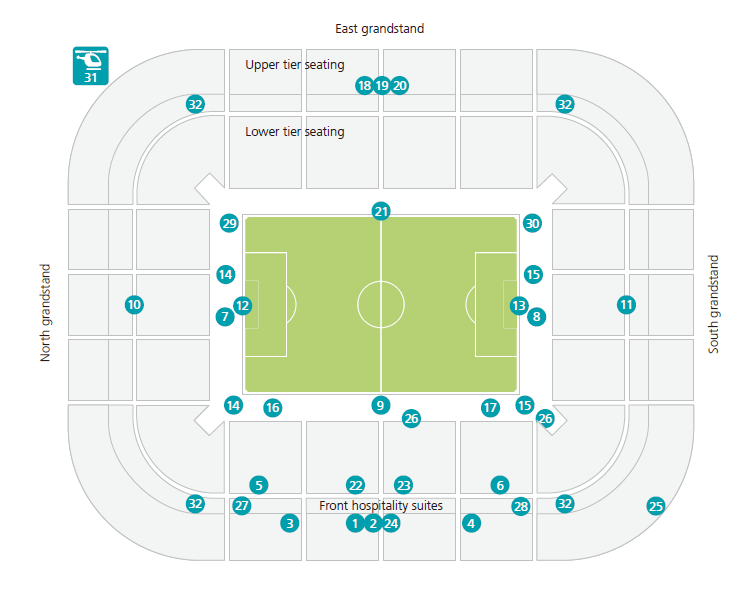

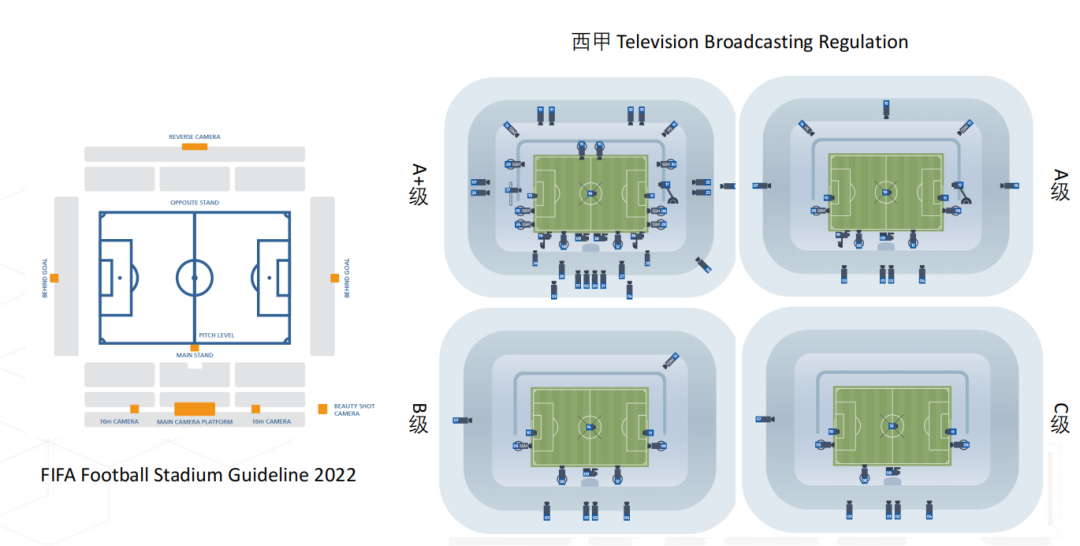

足球场全场摄像机位图


不同机位照明示意图



照度比例


有电视转播时场地平均水平照度与平均垂直照度的比值宜为:

体育场0.75~1.80,体育馆1.0~2.0。

比赛场地每个计算点四个方向上的最小垂直照度和最大垂直照度之比不应小于0.3;HDTV转播重大比赛时不应小于0.6。



立体感视觉效果

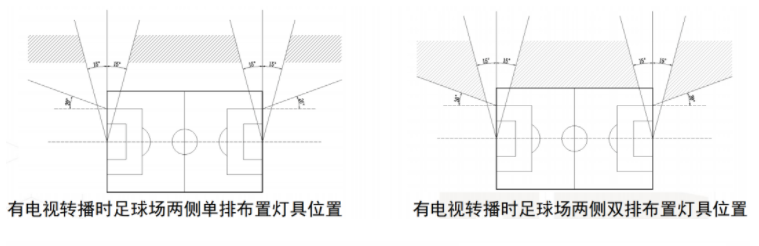

FIFA和亚足联基于立体感的考虑提出了相应的灯具安装位置要求,但该方法未考虑灯具瞄准点对立体感的影响。


640_wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1 (5).png

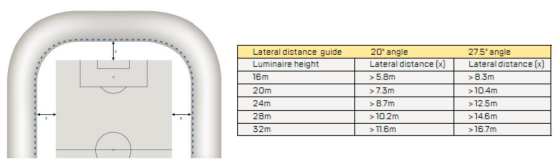

灯具安装位置要求(FIFA+亚足联)



JGJ 153规定水平照度和垂直照度均匀度梯度应符合:

1 有电视转播:当照度计算与测量网格小于5m时,每2m不应大于10% ;当照度计算与测量网格不小于5m时,每4m不应大于20%;

2 无电视转播:每5m不应大于50%。

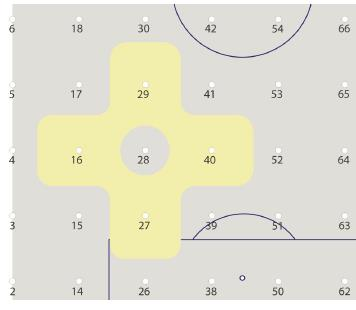

均匀度梯度计算示意图



与照度均匀度梯度相对应的指标是FIFA和亚足联提出的最小相邻均匀比(MAUR),规定限值为MAUR≥0.60。当MAUR=0.6时,2m测量网格的均匀度梯度为13%,可以看出JGJ 153的要求更加严格。

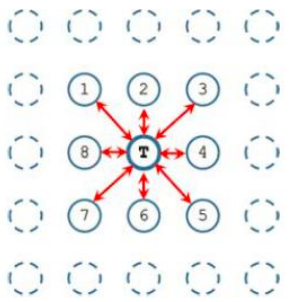

MAUR 计算示意图



频闪


当转播比赛需要慢动作或超慢动作回放时,画面很容易因照明频闪问题出现抖动现象,因此频闪在实际应用中对于体育照明尤其重要。目前主要使用频闪比指标来限制体育照明的频闪。


640_wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1 (6).png

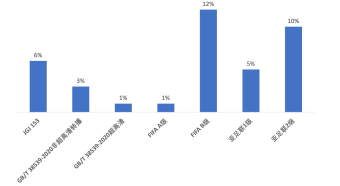

不同标准频闪比限值对比



色温


对于足球赛事转播而言,为避免由太阳光切换为人工照明时出现色温变化,而引起的转播图像质量变化,应确保光源色温与日光色接近。

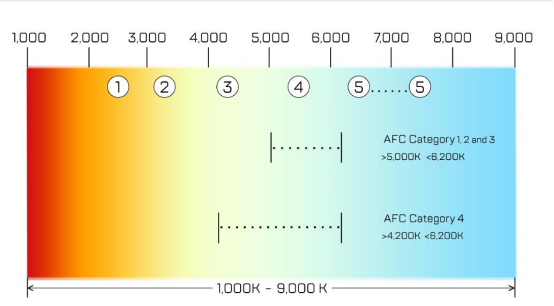

亚足联色温要求范围

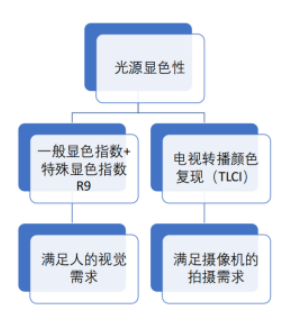

光源显色性




光源显色性对足球赛事视觉观感和摄像转播的色彩效果非常重要,光源显色性应该满足:

• 电视照明一致性指数TLCI ,Qa≥85;或

• CRI, Ra ≥85 且 R9≥45。


眩光


足球场地不良的照明眩光会造成运动员视觉不舒适的影响,也会降低摄像转播的画面质量。



足球赛场照明眩光

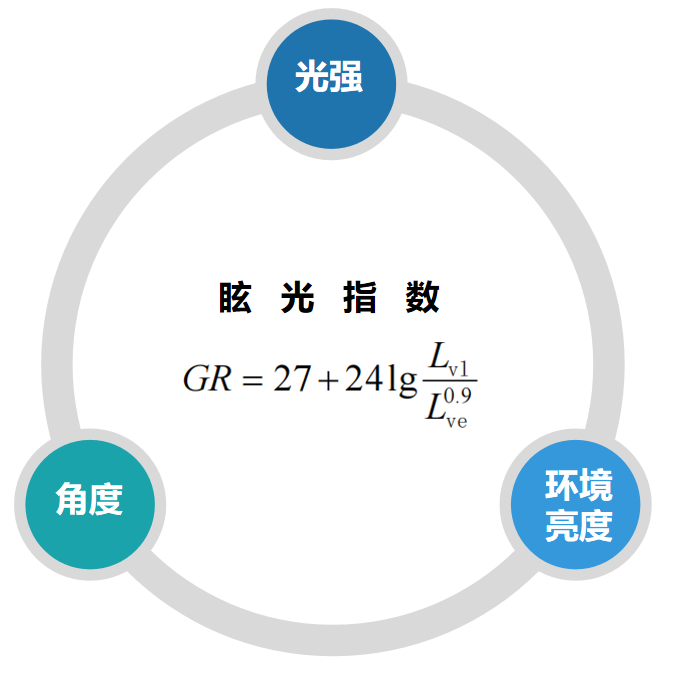

光强,角度以及环境亮度共同决定了眩光的程度大小。JGJ 153采用眩光指数(GR)对眩光进行评价,对于重大足球赛事照明要求GR不大于50。



眩光指数计算

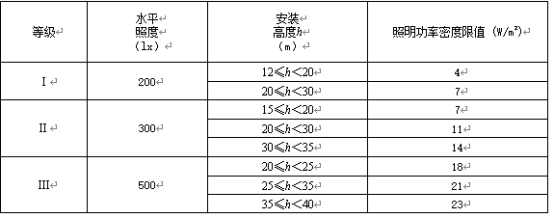

照明功率密度


选择高效的照明产品,加以科学合理的照明设计,方可有效降低照明能耗。《体育场馆照明设计及检测标准》JGJ153-2016首创性的对体育照明功率密度进行了规定


640_wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1 (7).png

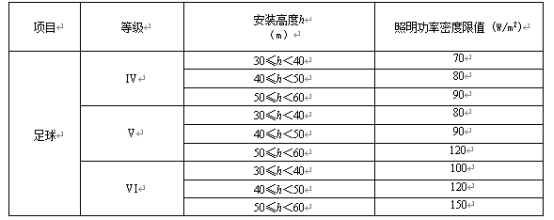

非电视转播场地要求

640_wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1 (8).png

电视转播场地要求

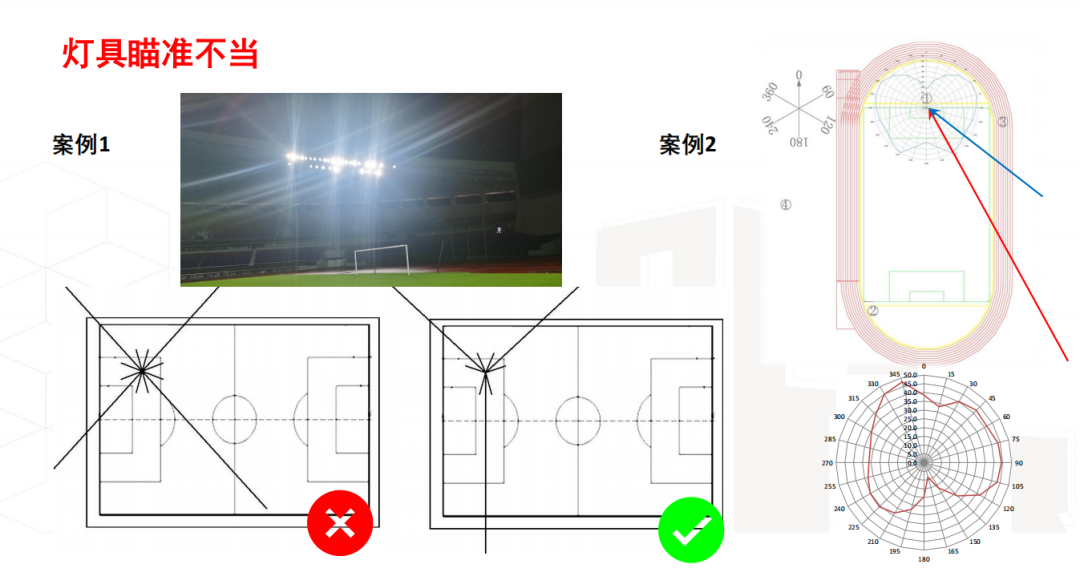

足球照明安装要点


在足球场照明设计中,灯具安装位置、高度、仰角对照明的质量和数量,以及照明系统的能效具有重要影响。因此应合理确定灯具的安装位置和投射角度,以充分发挥灯具对场地照明的贡献。

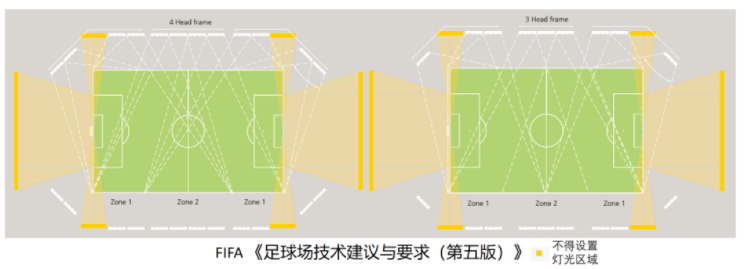

FIFA《足球场技术建议与要求(第五版)》对灯具安装区域提出了限制。

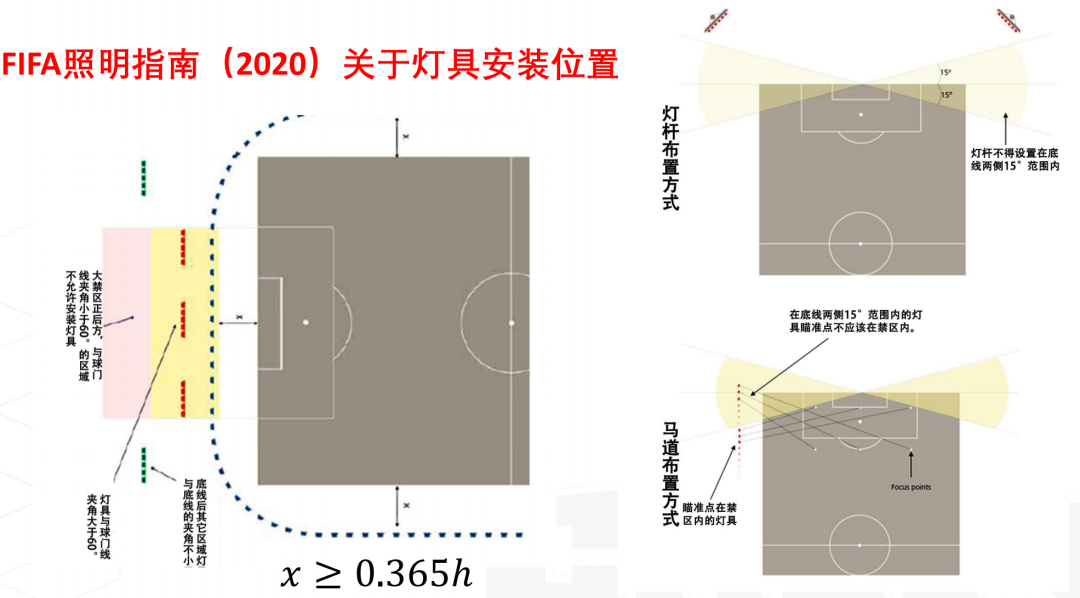

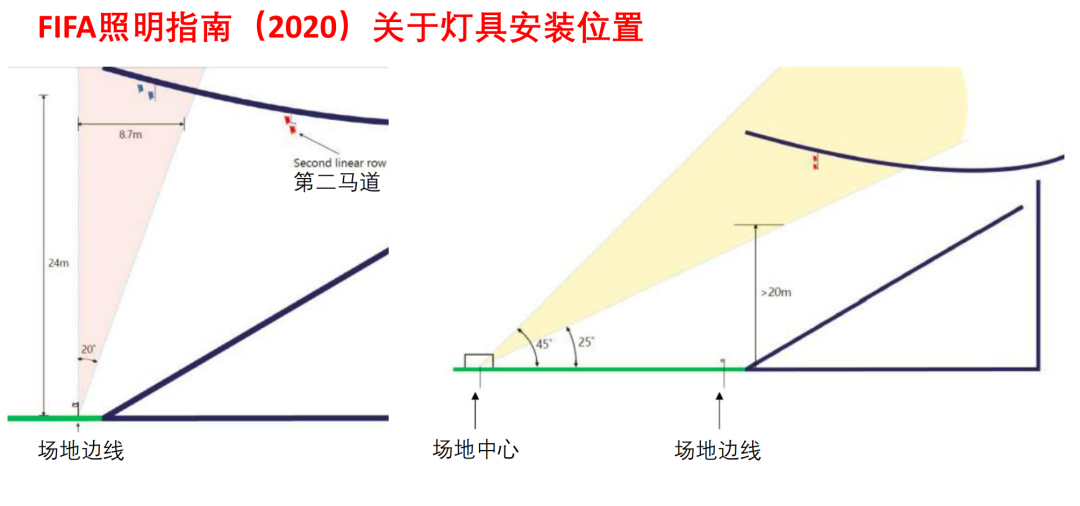

FIFA照明指南(2020)关于灯具安装位置对灯具溢散光控制提出了更高的要求。

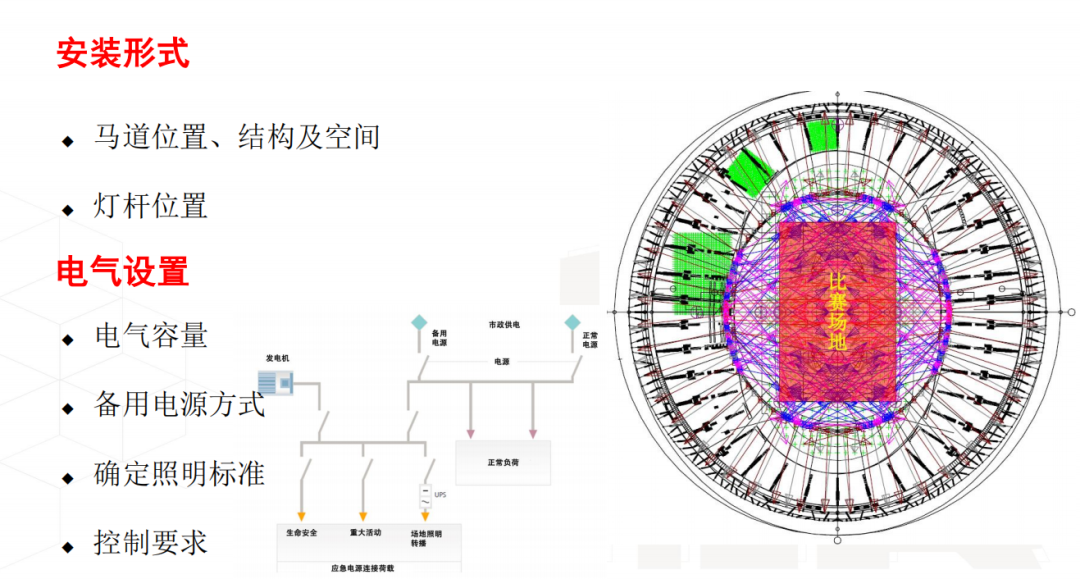

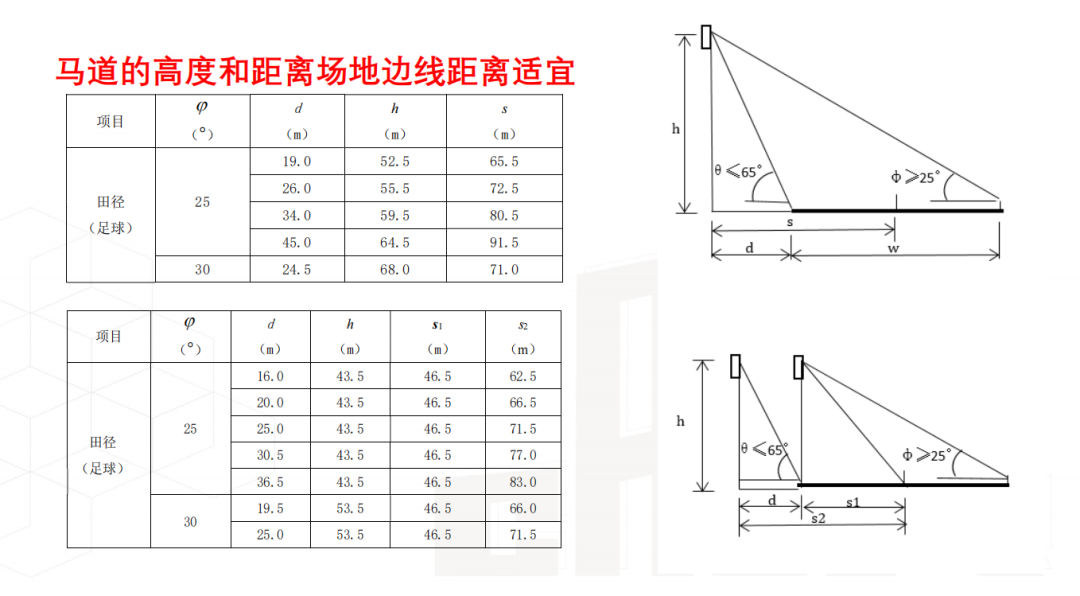

我国的《体育场馆照明设计及检测标准》JGJ 153-2016创新性的对灯具安装和马道设置进行规定。

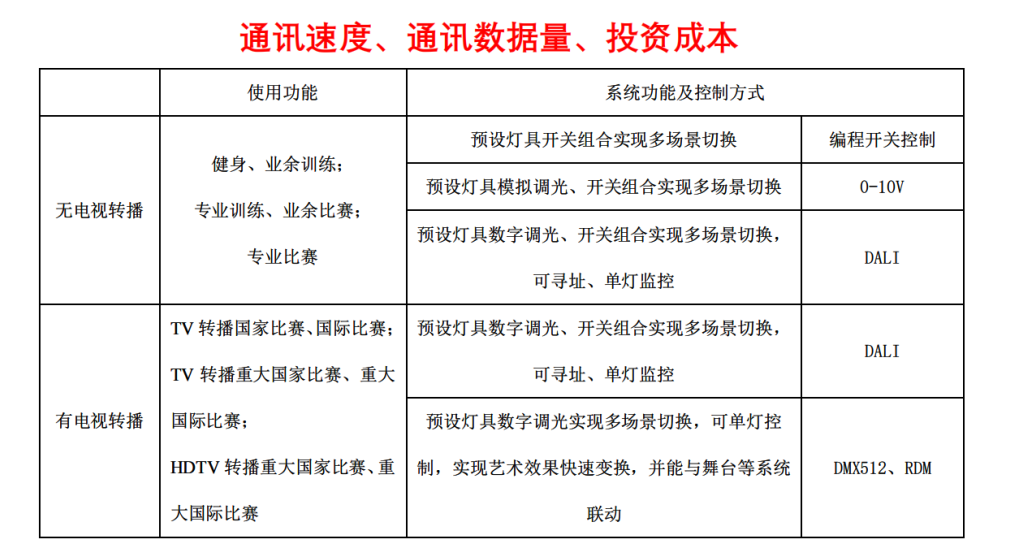

智能控制

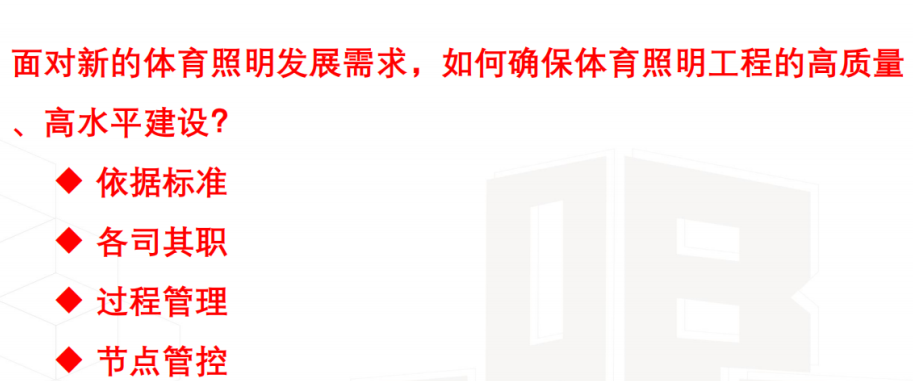

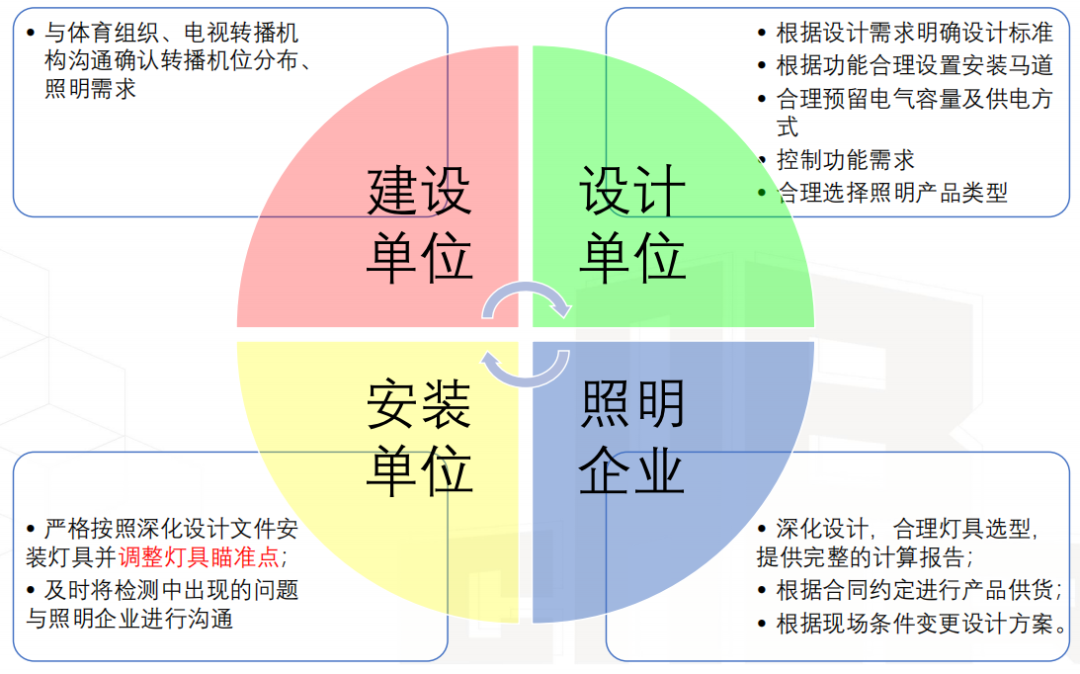

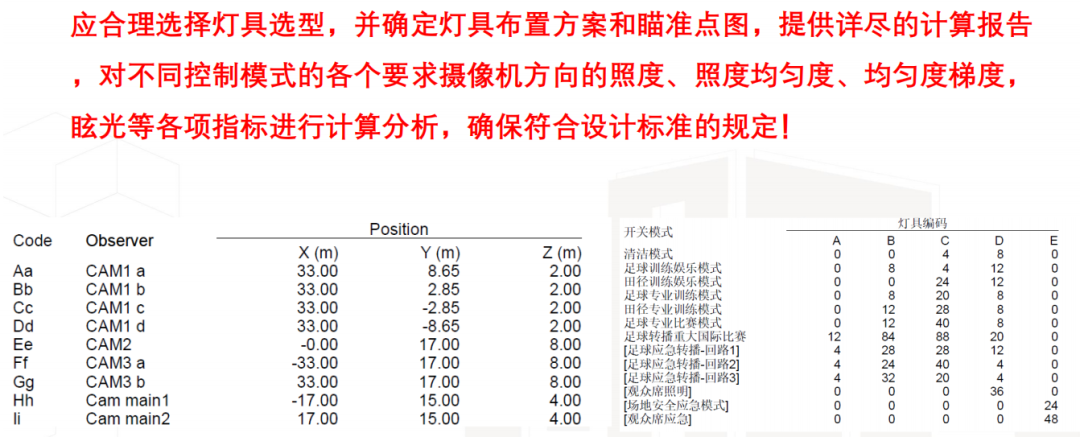

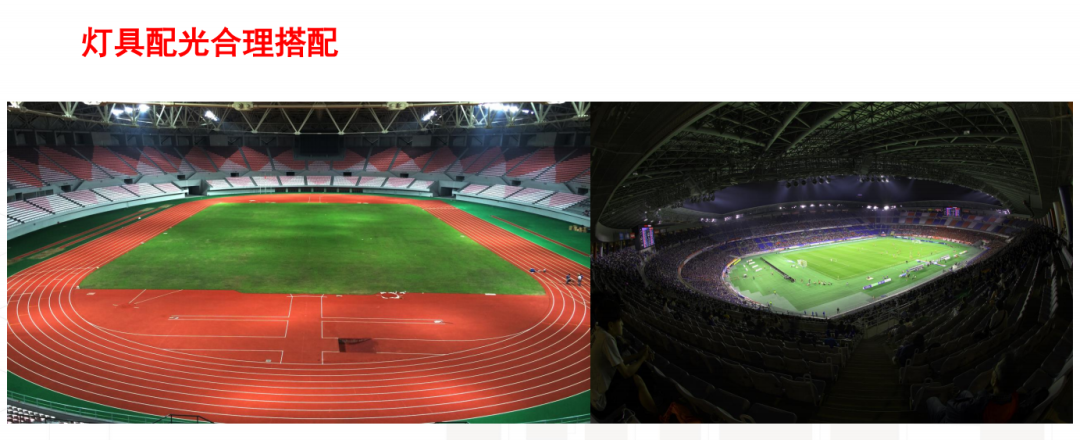

建设过程管理要点

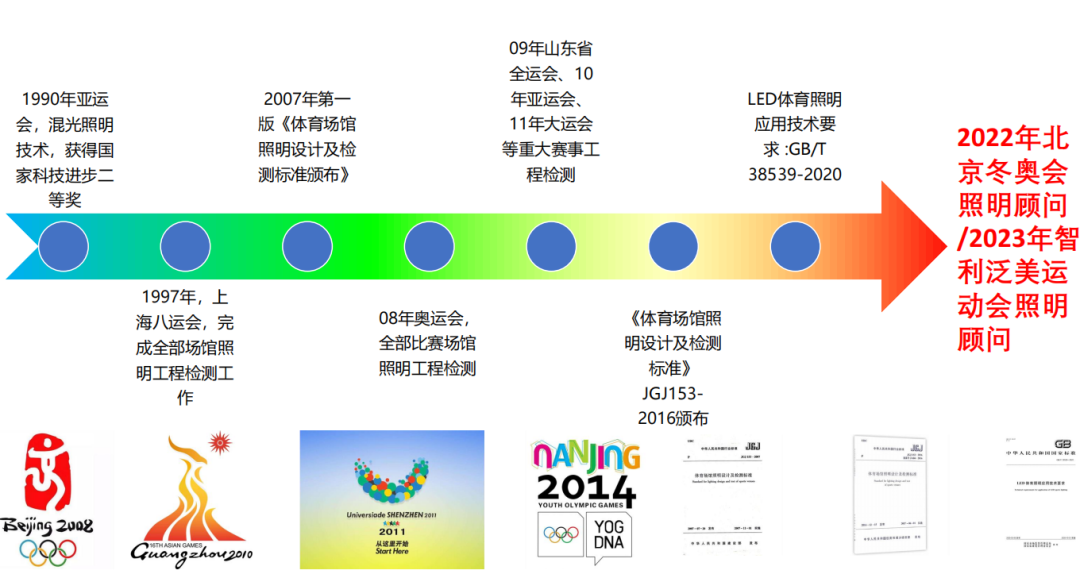

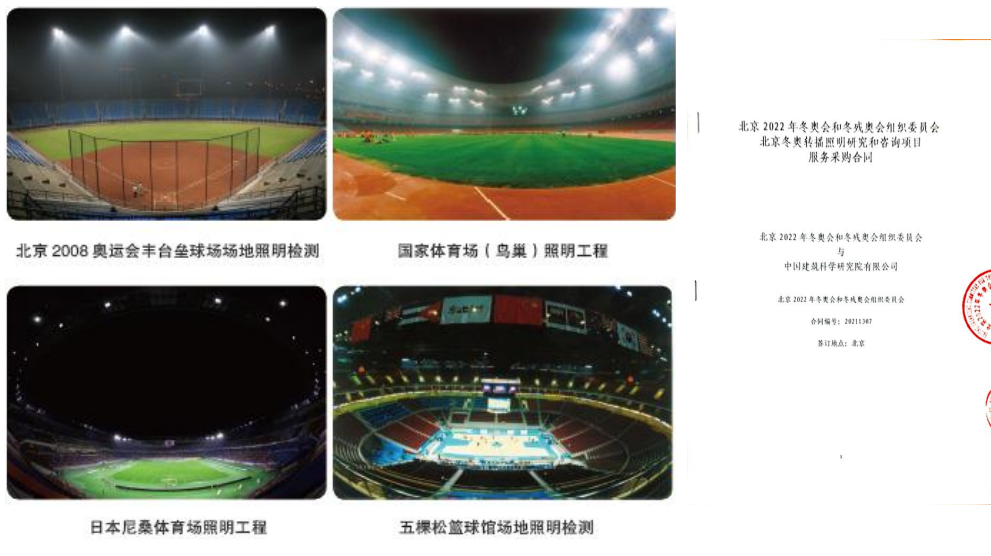

中心体育照明工作介绍



光环境与照明研究中心自主开发多项检测设备,担任北京冬奥组委的灯光技术顾问,为冬奥照明工程建设提供技术支撑;获邀赴日本对尼桑体育场等照明工程开展检测服务,得到国际同行的高度认可;承担杭州亚运会主要场馆照明工程检测;有力的保障了08 年奥运会、10 年广州亚运会、11 年深圳大运会及历届全国运动会的成功举办。


先后主持制订《体育场馆照明设计及检测标准》JGJ 153和《LED体育照明应用技术要求》GB/T 38539-2020,为我国体育照明事业高质量发展提供了技术支撑、贡献了坚实力量。



服务重大赛事



深耕体育照明


光环境与照明研究中心一直是我国体育照明的引领者。未来,我中心衷心希望与广大照明行业共同携手,推进我国体育照明事业更好发展。
