《国务院关于印发2030年前碳达峰行动方案的通知》中“城乡建设碳达峰行动”部分明确提出：提高建筑终端电气化水平，建设集光伏发电、储能、直流配电、柔性用电于一体的“光储直柔”建筑。到2025年，城镇建筑可再生能源替代率达到8%，新建公共机构建筑、新建厂房屋顶光伏覆盖率力争达到50%。

互联智控科技（天津）有限公司自2014年开始，以自有知识产权为主导，自主研发NiCS网络智能照明系统（以太网供电网络智能照明系统）。NiCS网络智能照明系统通过将成熟的以太网低压直流供电技术，结合“光储直柔”技术的应用，在光伏发电后无需逆变的情况下，能够轻松实现零能耗照明，从根本上实现了照明零碳排放。公司以NiCS照明系统为基础研发了NiCS零能耗照明系统。

公司提出了“软件定义照明（SDL: Software Defined Linghting）“这一概念。NiCS网络照明系统通过软件定义，灯具可以任意编组且随时可变编组，定时控制、分区控制、场景控制、传感器控制、光随人动都变得很简单。

系统结构：

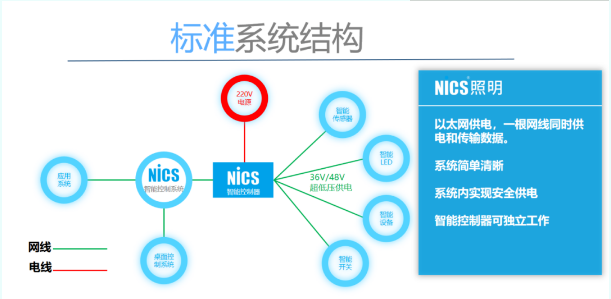

NiCS照明系统标准结构

NiCS照明系统由控制器、综合布线系统、面板开关及传感器、灯具、综合管理云平台五部分组成。

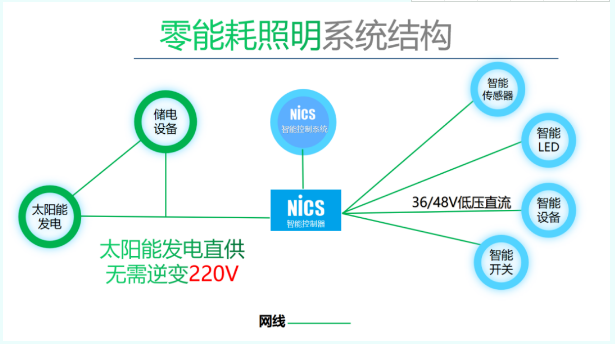

零能耗照明系统结构

零能耗照明系统由光伏发电系统+NiCS照明系统组成。

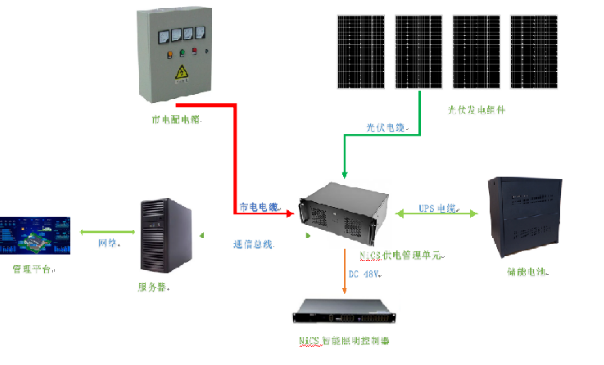

“光储直柔”网络智能照明系统结构

该系统组成：光伏发电系统（光）、储能系统（储）、以太网智能照明系统（直）、市电补充转换系统（柔）、供电管理系统、云平台管理系统、综合布线系统。

据介绍，NiCS照明系国内首创，采用以太网供电技术和网络结构化布线、LED照明灯具，并集成了在智能控制和物联网领域广泛应用的传感器技术，开发了NiCS照明智能控制云平台，对LED照明灯具及其他接入设备进行智能管理，为建筑提供安全、节能、智能、健康、维护方便的照明系统，满足各种应用场景照明的控制需求。

目前，互联智控科技（天津）有限公司与天津建能节能科技有限公司（原天津市建筑节能推广中心）合作，联合共同设计并实施天津市某机关办公大楼的地下停车场零能耗智能照明项目，该项目已经进入具体实施阶段。

XXXX大厦地下车库情况

1、照明现状

★灯具数量：728支

★灯型：T8 LED支架灯管 功率22W

★控制及使用方式：区域手动控制

2、存在的问题

★车库照明需要24小时连续工作，一年的电费相当可观。

★控制方式传统，节能不明显，并无法统计。

★车库灯数较多，更换、维修工作量大，维护成本高。

★无法获取灯具能耗准确使用数据。

★现有光伏系统没有充分利用造成浪费。

3、需求分析

3.1节能需求

★采用智能化的控制方式，车（人）来灯亮，车（人）走灯暗，进而实现节约电能的目的。

★充分利用现有光伏板能源，达到节能目的。

3.2控制方式需求

采用软件平台远程控制，根据时间及车流量，远程控制开关灯具。

3.3维护成本需求

采用使用寿命长的灯具，减少更换灯具而造成的维护成本，同时减少灯具更换而造成的人工成本。

解决方案

采用NiCS智能照明系统，将控制器接入220V市电，通过控制器转换为48V低压直流通过超五类网线为灯具实现供电和传输数据。

现共有光伏板568块，规格尺寸为800*1200 ，功率130W。

利用现场铺设的568块光伏板，用蓄电池进行储电，分别向八个防火区域（未算自行车区域）的照明提供能源，在蓄电池储电用完的情况下在用市电进行补充，从而达到节能需求。

现有光伏板每年发电量=光伏板数量*功率*每天四小时实际工作时间*天数*光伏板使用率*一年之中晴天数量=568*功率*4*365*0.8*0.5=43099KW

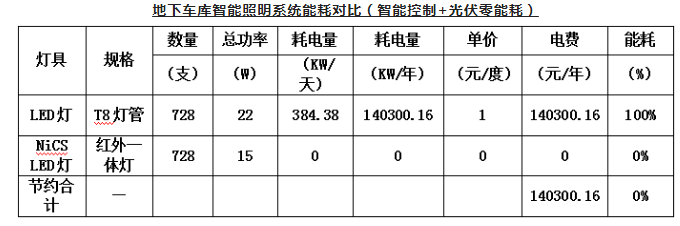

通过NiCS智能节能方式，每年用电量大约在21045KW，使用光伏板后可以忽略不计每年的电费情况。

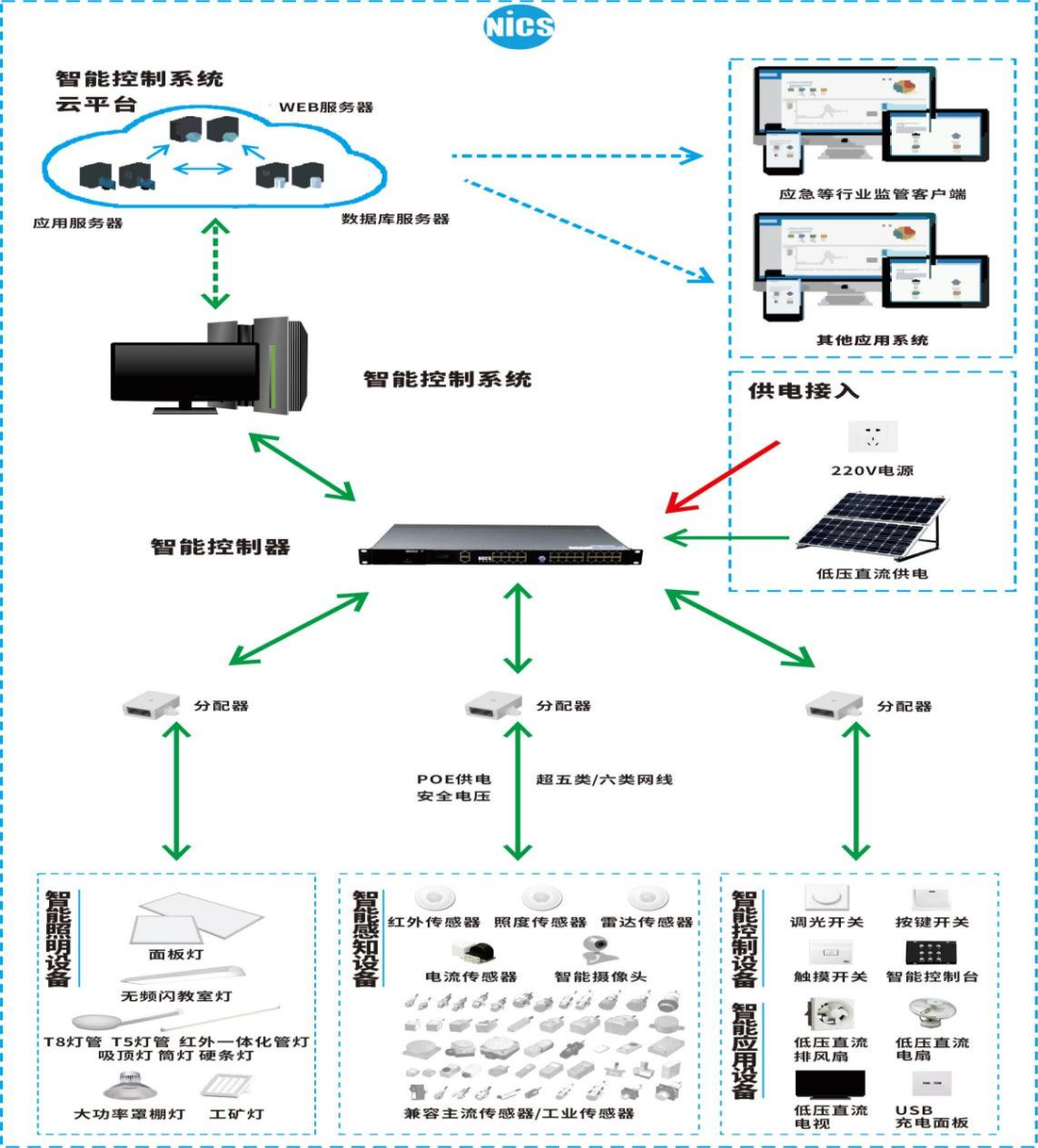

1、系统结构

智能照明系统结构示意图

2、设计方案

（1）灯具

NiCS LED灯具具有无频闪、眩光度极低、色温适中、显色指数适中的特性，适合于车库照明使用。

（2）控制方式

★部署红外一体化灯具，实现“人来灯亮，人走灯灭”的效果。根据地下车库车辆流动情况对照内部照明进行控制。

★通过软件平台将灯具分组进行远程控制。

（3）节能

采用LED灯具，本身节约电能为50%~70%；采用以太网的供电方式节约线路中能量损耗；采用智能化的控制方式，对照明实现智能化的控制，进一步节约电能。

采用现有光伏板，连接蓄电池进而储能，进而提供给照明，实现节约能源。

（4）信息化管理

通过部署NiCS系统软件对照明情况进行管理以及监测，部署传感器网络对车库进行收集以及反馈。

（5）维护成本低

通过采用以太网供电方式，直接提供灯具低压直流电，减少灯具因恒流源质量问题导致灯具使用寿命有限的问题，极大程度的接近LED灯具的理论寿命，进而灯具更换的次数大大降低，减少了更换灯具的成本以及人工维护成本。

三、系统优势

1、智能

红外一体灯具以及数据平台中心，实现灯具的智能化的控制与管理。

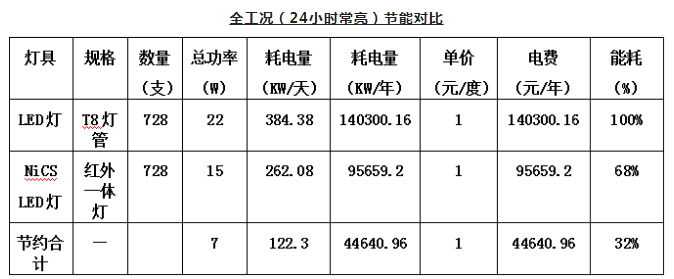

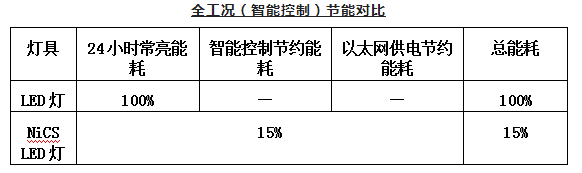

2、节能

采用LED灯具，本身节约电能为50%~70%；采用以太网的供电方式节约线路中能量损耗；采用智能化的控制方式，对照明实现智能化的控制，进而节约电能。

注：计算依据为：每天24小时进行计算，一年365天。

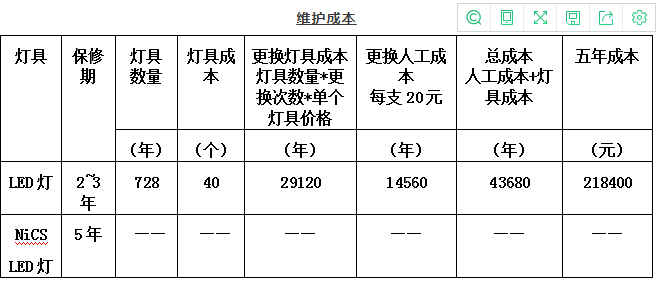

3、维护成本极低

采用以太网的供电方式使得LED灯具接近于理论寿命，突破了LED的应用瓶颈，减少了更换灯具的成本以及更换灯具的人工成本。

注：普通LED灯管的保修期一般为2~3年，是以每天点亮24小时计算，因此LED灯具使用寿命约为12个月，即每年更换1次，单价以每盏40元计，更换灯具的人工成本按照每次20元进行计算。

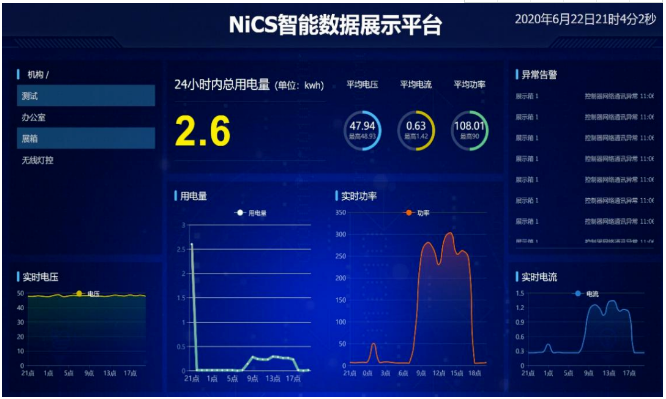

4、信息化管理

部署NiCS照明系统软件，实现对数地下车库照明的信息化管理，对照明情况进行监测以及管理。
